■目的
 車載タブレットでカーナビ/TV/NASのシステム検討中です。
 iPad mini4をメインに構成とネットワークプランをメモします。

■構成デバイス
 タブレット/TV/NAS/ネットワーク機器/ソフトウェアでシステムを構成します。
機器 内容 備考
Tablet iPad mini 4 /16GB /Wi-Fi + Cellular /GPS Yahoo! カーナビ /TV Station /File Explorer
TV PIXCELA PIX -BD100 フルセグ /4x4 ダイバシチアンテナ
NAS Maxell ShareMax /SSD /500GB 1080p /TS 約100タイトル
Network
Router :IO Data WN -AC583TRK
Converter:Planex MZK -RP150N
11n, a,b, g,ac /max 433 Mbps
11n, b,g /max 150 Mbps
Software
NAVI :Yahoo!カーナビ
NAS:File Explorer


■構成
[構成1]
 Wi-Fiオフでカーナビ+VICS情報、Wi-Fi①オンでTV受信、Wi-Fi②オンでNASのTS映像再生を可とします。
 この構成ではカーナビ(インターネット接続)とNAS映像再生の同時使用ができないかもしれません。
iPad

[構成2]
 Tethering(インターネット共有)オンでNASのTS映像再生を、オフでTV受信を可とします。
 カーナビ(インターネット接続)とTV/NASの同時使用ができるはずです。
iPad

■タブレット
 4x4ダイバシチPIX-BD100TVチューナ接続、GPSの条件からiPad mini 4 Wi-Fi + Cellularモデルになります。
iPad mini
 iPad mini 4のページはこちら

■TVチューナ
 4x4ダイバシチアンテナ/Wireless LANのモバイルTVチューナはPIX-BD100しか見当たりませんでした。
PIX-BD100
 PIX-BD100のページはこちら

■NAS
 2.5"/有線LAN接続のMaxell ShareMaxを使います。
 モバイル用途ではないですがHDDを2.5"/SSD/500GBにリプレースして使用します。
ShareMax のページはこちら

■Network
[WN-AC583TRK]
 構成1でNAS接続用に11ac対応の無線LANホテル用ルータを使います。
router
 MN-AC583TRKのページはこちら

[MZK-RP150N]
 構成2でコンバータとしてNASの接続に使用します。
 MZK-RP150Nのページはこちら

■ソフトウェア
項目 名称 備考
カーナビ Yahoo!カーナビ 無償
NASアクセス FileExplorer 無償(未検証)
 Yahoo!カーナビのページはこちら

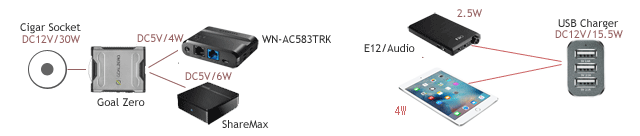

■電源
 DC12V/Ciger SocketからDC5Vに変換して使用し、NASは故障回避のためGoalZeroバッテリから給電します。
 以下は構成1の電源供給の例です。
power

■参考:NAS速度
 参考までにShareMaxと構成が同じMAL-4725NASの有線LAN-PC間の実測転送速度です。
compare

■関連情報
 「車載NEXUS7システムメモ」 のページはこちら

■結果
 構成1と2が車載ナビ/TV/HD映像再生/インターネット接続を目標のプランになります。
 NAS映像再生に必要な無線LAN転送速度25Mbpsをクリアできれば構成2になります。
 TVチューナ、GPS、インターネット接続の条件からタブレットはiPad mini 4 Wi-Fi + Cellularモデルです。
