r965自作PC/改1

作成日: 2025/12/03

■目的

自作PCを20ℓ/microATXケースに小型化し、グラフィックをRTX5060にUpします。
小型化でサイズオーバーとなるNH-D15 CPUクーラーは対策して継続利用です。

■自作ミニタワーPC

r965自作PCはRyzen 9 9900X 搭載で自作歴代最速microATXミニタワーです。

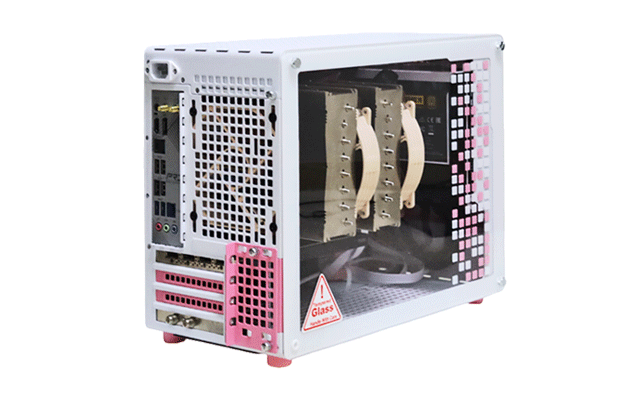

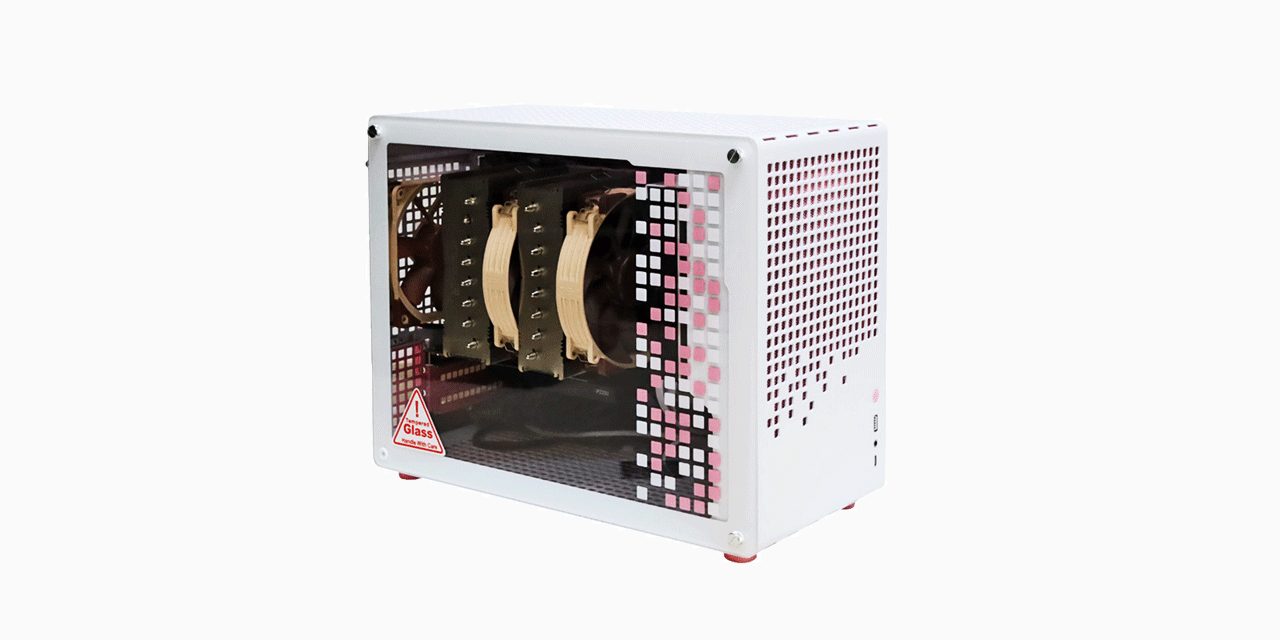

今回ケースをJonsbo社D32 Pro 25ℓ容量から20ℓピンク系カラーのZ20にします。
同時にグラフィックもQuadro P2200からGeforce RTX5060にアップです。
NH-D15 CPUクーラー継続使用のため、サイドパネル取付変更で接触を回避します。
現行「r965自作ミニタワー」 のページはこちら
r965
r965z

■構成パーツ

改造に関連の主なパーツ類です。
PCケース交換とあわせて今回厚さ3mmのサイドパネル取付用スペーサーを準備です。
[Case] ..新規
Jonsbo Z20
r965z		 [Cooler]
Noctua  NH-D15 G2 LBC
NoctuaNH-D15 G2
[Mother]
ASRock B650M Pro RS
B650M Pro RS		 [Graphic]..新規

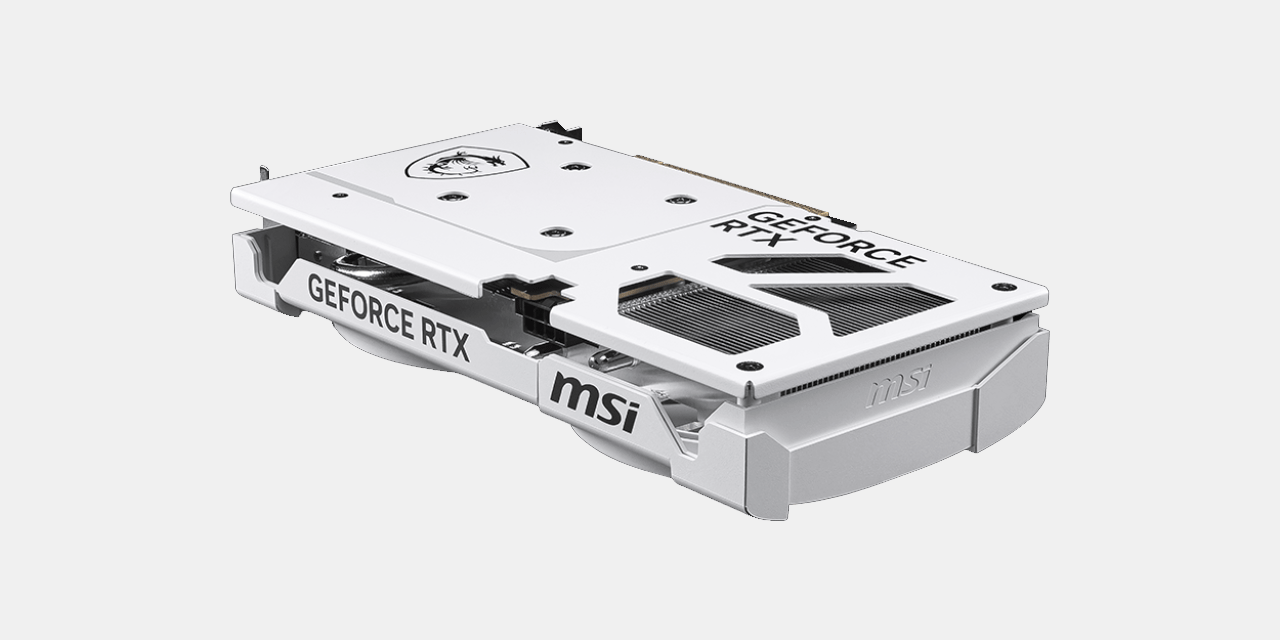

MSI Geforce RTX5060 8GB
rtx5060
[PowerSupply]
ANTEC NE650G M
rm550x		 [Spacer]..新規

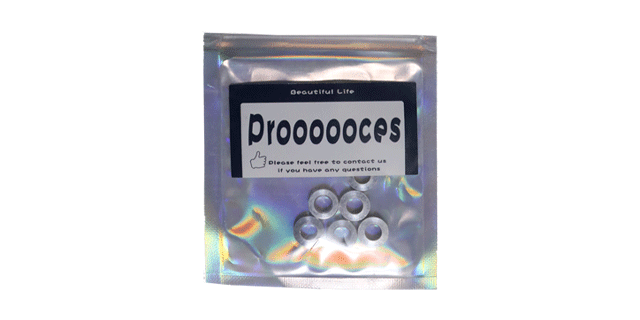

アルミ スペーサー
r965 spacer

■組込

概略以下の組込手順になります。
なおサイドパネル取付にはスペーサーを追加しCPUクーラとの接触を回避します。
  1. 古いケースからマザーボードなどすべて外します。
  2. 新しいケースに外したマザーボード、拡張ボードなど全て取付けます。
  3. 電源を取付けたらマザーボードなどに接続します。
  4. フロントパネルケーブル、SATAなどデータケーブルを接続します。
  5. ケースファンを取り付けたら、電源ケーブルを接続します。

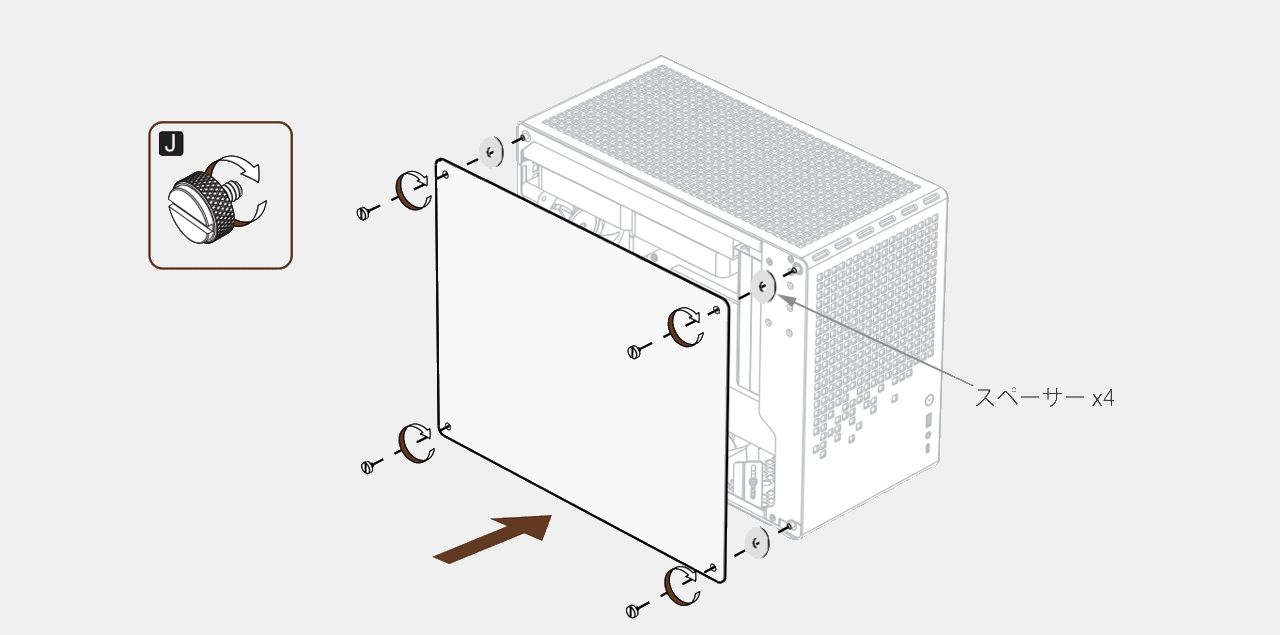

  6. サイドパネル取付にはスペーサーを追加しCPUクーラとの接触を回避します。
    fan control
  7. 外部のディスプレイ、キーボード、マウスなどを接続します。

■Graphic交換

P2200からRTX5060に交換の手順です。
ドライバー競合回避のためP2200関連ソフトは交換前にアンインストールしておきます。

  1. RTXドライバーを事前にダウンロードしておきます。
  2. 競合を避けるため、先にP2200ドライバーをアンインストールします。
    ＊Microsoft基本ディスプレイアダプターがディスプレイ表示を代行です。
    ・NVIDIA Control Panel
    ・NVIDIA RTX Desktop Manager
    ・NVIDIA RTX グラフィクス ドライバー
  3. 電源OFFの後P2200をRTXに交換し補助電源ケーブルを接続します。
  4. PCを起動しRTXのドライバーをインストールします。
  5. デバイスマネージャでRTXのボードのインストール済を確認します。
rtx5060

■BIOS-FAN制御

今回ファン接続端子を変更したのでチューニングを再実行します。
BIOSから[H/W Monitor] [Fan Tuning]でファンの最低動作速度を検出します。
[Fan-tastic]を開くと検出したファン最低速度をベースに温度/出力カーブが 設定されます。今回はCPU、ケースファンともに[Silent]の設定のカーブを適用です。

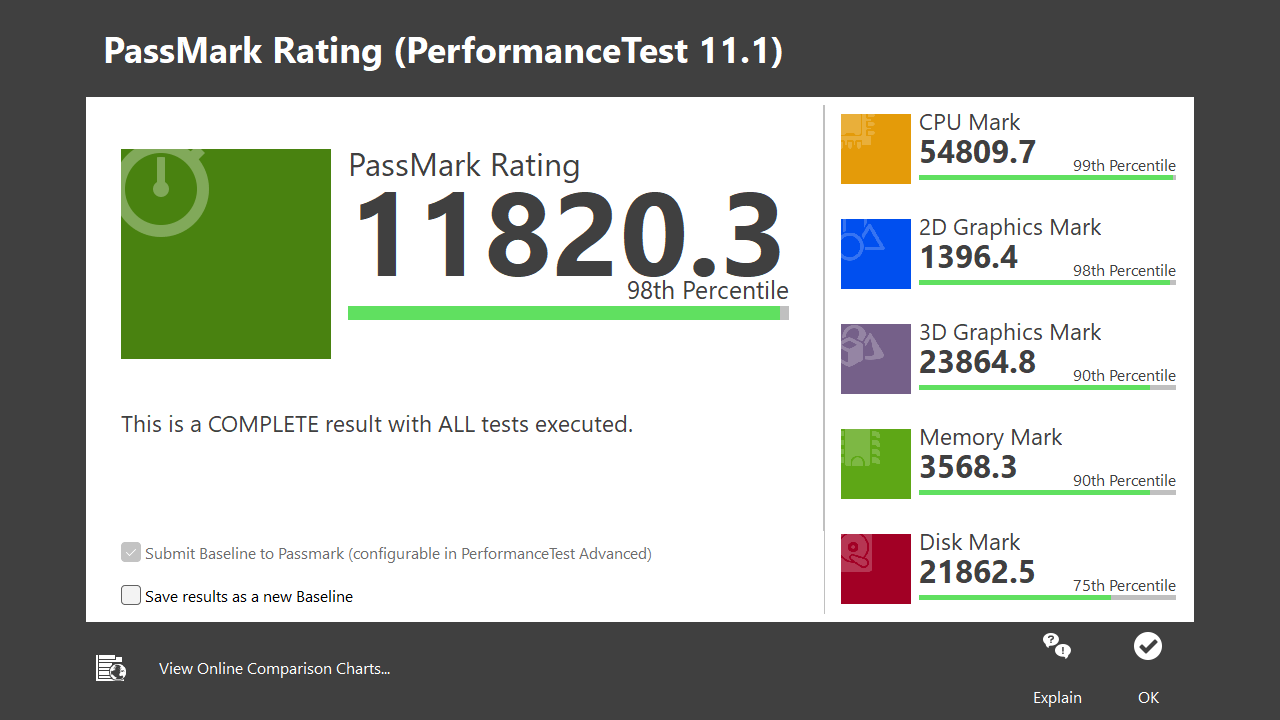

■PassMark性能テスト

ケース、グラフィック交換により性能を再確認です。
PassMark性能テストは、オーバーオール2割、3Dグラフィック10割超アップです。
cpu pssmark

■温度上昇..HWmonitor

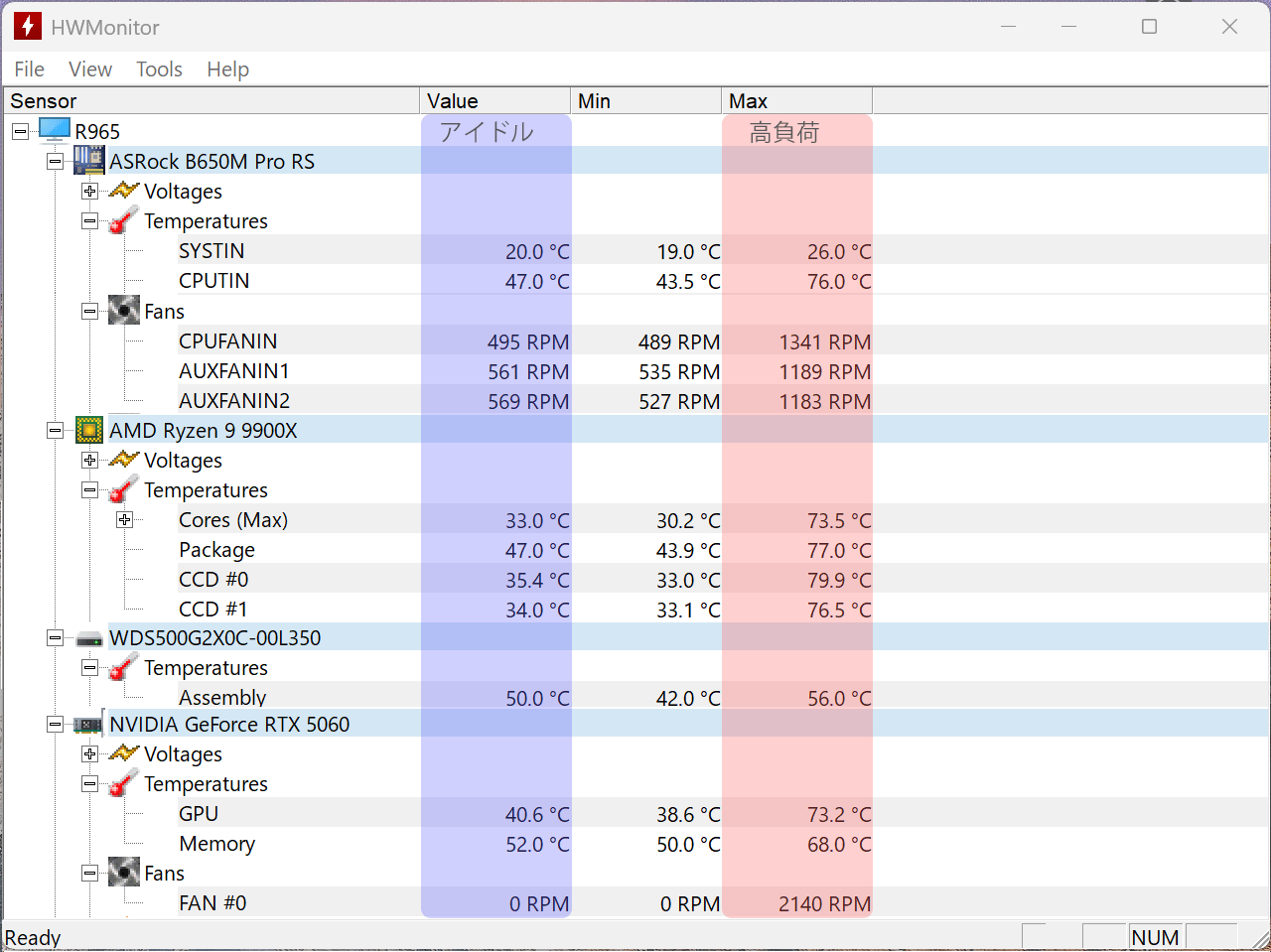

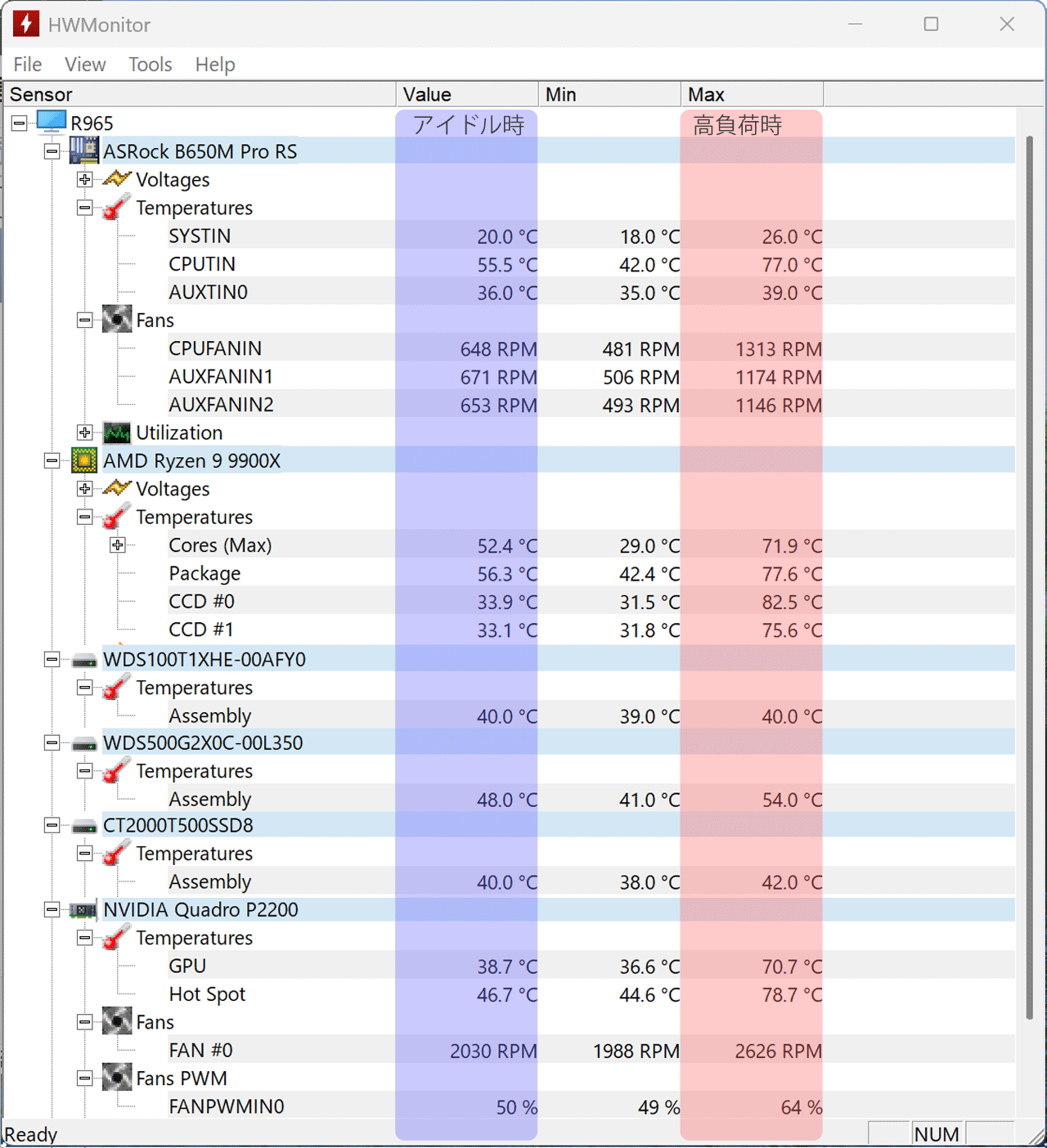

ケース、グラフィック交換につき室温20℃での内部温度とファン回転数を再確認です。
CPU適正最大温度95℃に対し高負荷(PassMark)時は約74℃でマージンありです。
CPUファンは高負荷時最大1340rpmで定格1500rpmに対して89％出力です。
temperature

■消費電力

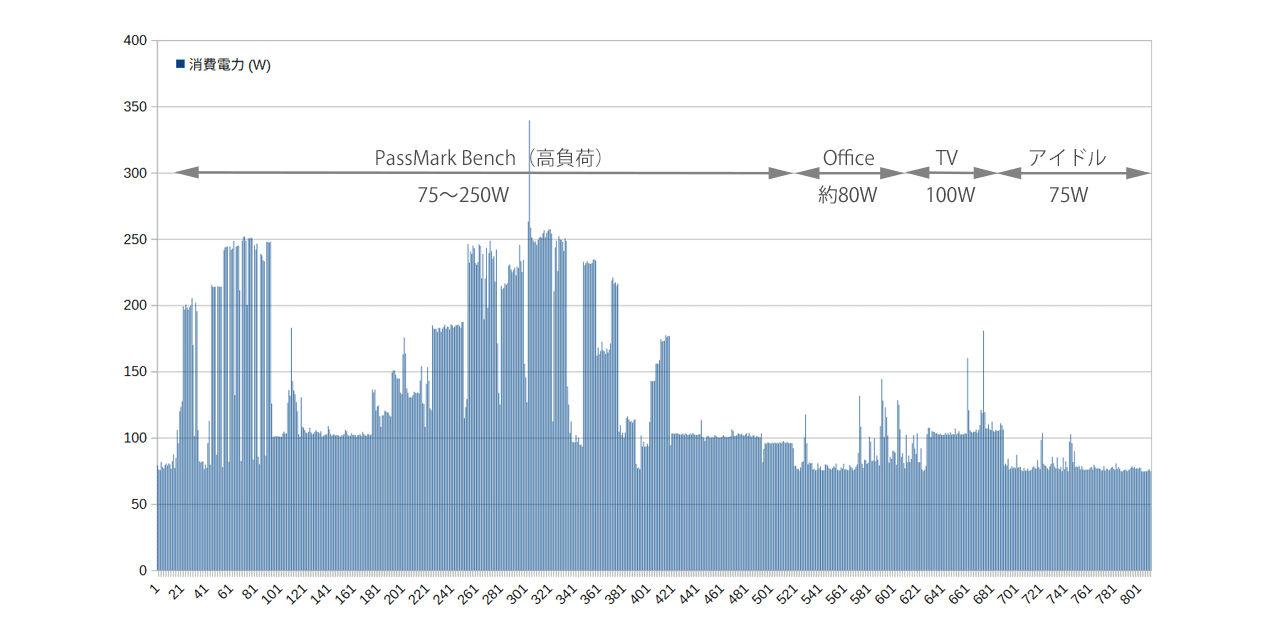

グラフィックTDPが約2倍(140W)のためシステム消費電力を再確認です。
システム消費電力は高負荷時(PassMark Bench)で250W、アイドル時75Wで、通常使用 (Web + TV視聴)で100Wとなりました。
結果としてグラフィック交換前とほぼ同レベルです。
r965r1-power

■仕様

r965改1自作microATXミニタワーの仕様になります。

 r965改1 r965
Case
 Jonsbo Z20 /microATX
 Jonsbo D32 Pro /microATX
CPU
 AMD Ryzen 9 9900X
8C16T@4.4-5.6GHz /AM5
 AMD Ryzen 9 9900X
8C16T@4.4-5.6GHz /AM5
CPU Cooler
 Noctua  NH-D15 G2 LBC
height＝168mm
 Noctua  NH-D15 G2 LBC
height＝168mm
Mother board ASRock B650M Pro RS
 ASRock B650M Pro RS
Memory
 Crucial Pro
DDR5-6000 /2x16GB
 Crucial Pro
DDR5-6000 /2x16GB
拡張Slots 1 x PCIe 4.0 x16 (x16 mode)
1 x PCIe 3.0 x16 (x4 mode)
1 x M.2 (Key E) 2230 WiFi/BT
 1 x PCIe 4.0 x16 (x16 mode)
1 x PCIe 3.0 x16 (x4 mode)
1 x M.2 (Key E) 2230 WiFi/BT
SSD C: WD_BLACK /500GB PCIe3.0
D: Crucial T500 /2TB PCIe4.0
E: WD_SN850 /1TB PCIe4.0x2
 C: WD_BLACK /500GB PCIe3.0
D: Crucial T500 /2TB PCIe4.0
E: WD_SN850 /1TB PCIe4.0x2
Extension Board MSI Geforce RTX5060 8GB
PT3 /PCIe2.0 x1 TV Tuner
 ELSA NVIDIA Quadro P2200
PT3 /PCIe2.0 x1 TV Tuner
LAN 1 x Realtek RTL8125BG 2.5Gb LAN
1 x Intel AX210 Wi-Fi 6e
 1 x Realtek RTL8125BG 2.5Gb LAN
1 x Intel AX210 Wi-Fi 6e
Audio
 Realtek ALC897 7.1 HD
 Realtek ALC897 7.1 HD
Front Panel USB10GTypeC /USB5GTypeA /Audio+MIC USB10GTypeC /2xUSB5GTypeA /Audio+MIC
I/O Panel
 2 x アンテナ
1 x HDMI
1 x DisplayPort 1.4
1 x USB 3.2 Gen2 Type-A(10Gb/s)
1 x USB 3.2 Gen2 Type-C (10Gb/s)
2 x USB 3.2 Gen1
4 x USB 2.0
1 x RJ-45 LAN
1 x BIOS Flashback スイッチ
3 x Audio jack(s)
 2 x アンテナ
1 x HDMI
1 x DisplayPort 1.4
1 x USB 3.2 Gen2 Type-A(10Gb/s)
1 x USB 3.2 Gen2 Type-C (10Gb/s)
2 x USB 3.2 Gen1
4 x USB 2.0
1 x RJ-45 LAN
1 x BIOS Flashback スイッチ
3 x Audio jack(s)
Graphic出力
 Geforce RTX5060 8GB
x3 DisplayPort 1.4  x1 HDMI 8K
 x4 DisplayPort 1.4  4K＠60Hz
Power Supply ANTEC NE650G M 650W Gold
 ANTEC NE650G M 650W Gold
Display
 Dell U2720QM (4K)
Dell U2720QM (4K)
Mouse
 Logcool MX Anywhere 3
 Logcool MX Anywhere 3
Keyboard
 Topre RealForce SJ08B0
Topre RealForce SJ08B0
Power
 Idle:75W
Max:250W
 Idle:68W
Max:240W
Size
 W186 xH295 xD370 mm
 W207 xH314 xD396 mm
Weight
 約9.5kg
 約8.3kg

■結果
